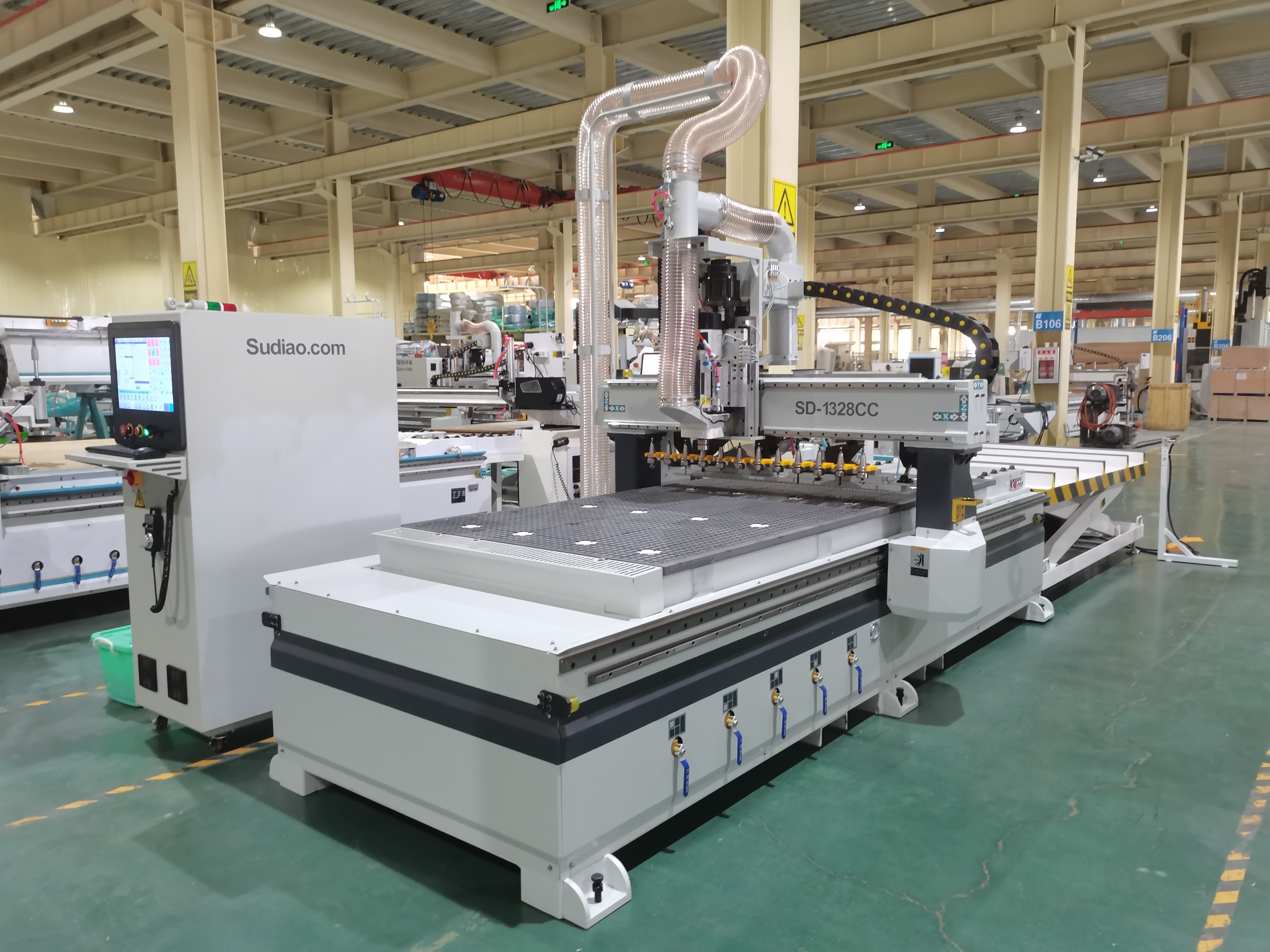

SD-1328CC跟随式直排换刀加工中心

产品介绍：

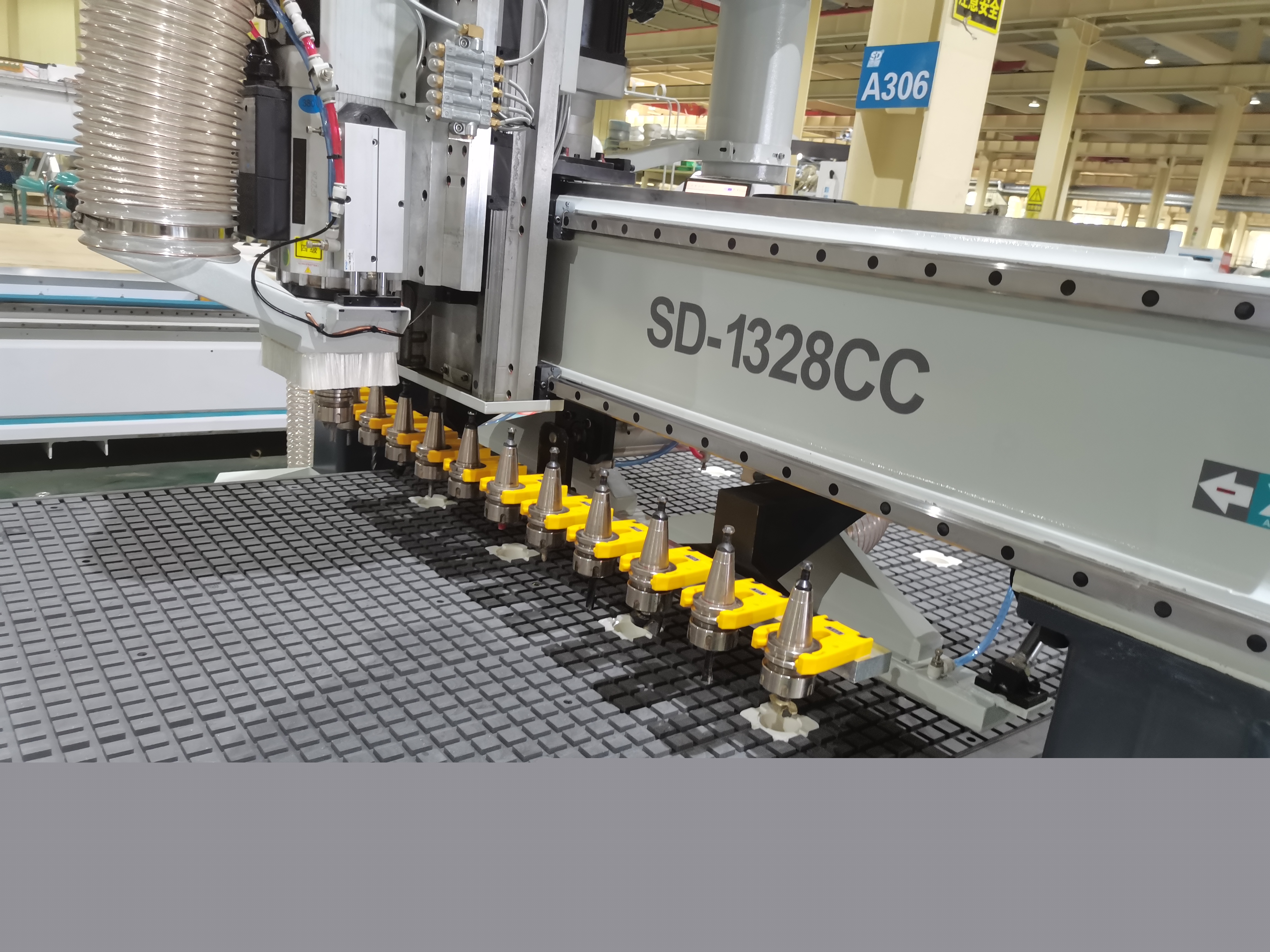

直排换刀加工中心作为一款经济型的门板加工设备，在市场应用比较广泛。直排换刀加工中心，就是刀库是固定的一排，速雕1328CC跟随式直排换刀可以跟随龙门进行移动，换刀速度快，导轨磨损度小，节省时间。

匠心铸就速雕品质 18678398006

产品视频：

产品简介：

机型特点：

　　(1) 机身采用方管焊接，经过回火处理，消除焊接应力，确保长期使用不变形。机身表面经过喷砂抛丸振动时效处理，增加漆面附着力，防止掉漆氧化生锈，对机身起到保护作用。机身使用大型龙门数控五面铣加工导轨、齿条安全方面，机械打孔攻丝，确保设备精度。机械结构采用龙门式，性能稳定，保证设备运行平稳;

　　(2) 专门的 CNC 控制系统，速雕专门的控制界面，能够保证加工质量，操作简单方便;

　　(3) 该机型采用交流伺服电机驱动系统，机床运动机构采用齿轮、齿条双驱传动，保证设备的高速度、高精度、高可靠性;

　　(4) 速雕专用台湾导轨，密度大，耐磨，稳定性强，接触面大，运行速度快，滑块有三层防尘罩，阻止灰尘进入不易损坏，不会影响滚珠转动和运行速度;

　　(5) 速雕专门设计真空吸附管道，灵活布局，阀门分区控制，卡扣牢固，保证通气压力，不漏气;

　　(6) ESR 速雕是专门设计的直桶除尘，吸尘通道无折弯，无直角，防止存灰的现象，推料过程中除尘效果更好;

设备技术参数：

机型∣Model	SD-1328CC
加工尺寸∣Working area	1220*2800mm
主轴功率∣Spindle power	9KW ATC
变频器\|Frequency converter	11KW
驱动系统∣Drive system	信捷伺服\|XINJIE Servo Drive
控制系统∣Control system	宝元系统\|LNC Control
最大空行速度∣Max air move speed	80m/min
最大加工速度∣Max working speed	25m/min
重复定位精度∣Reponsitioning accuracy	±0.05mm
真空泵∣Vacuum pump	7.5KW
台面结构∣Table structure	真空吸附∣Vacuum table
运行轨道∣Orbit	台湾鼎翰30∣TAIWAN SHAC30
传动装置∣Transmission type	减速机∣Reducer
刀库容量\|Tool Magazine capacity	12/16/18
吸尘口尺寸∣Dia. of suction port	φ150mm
工作气压∣Air Pressure	0.6-0.8Mpa
工作电压∣Working Voltage	AC380V/3PH/50Hz
整机功率 Total power	26KW(含吸尘器、真空泵)
外形尺寸\|Overall dimension	396022002300mm
